| MOQ: | negotiate |
| Preis: | negotiate |
| Standardverpackung: | cardboard |
| Lieferfrist: | 16 |
| Zahlungs-Methode: | L/C TT D/P |
| Lieferkapazität: | 10000pcs |
Modell Nr.:TXW700028N0
Eigenschaften
| Artikel | Spezifikation |
| LCD-Größe | 7.0 Zoll (Diagonal) |
| Treiberelement | a-Si TFT-Aktivmatrix |
| Entschließung |
1024*3RGB ((H) X600 ((V) |
| Anzeigemodus | Normalerweise weiß, übertragbar |
| Punkte-Pitch |
0.1506*0.1432mm |
| Aktivbereich |
154.21 ((H) * 85.92 ((V) mm |
| Modulgröße |
164.9*100*3,5 mm |
| Oberflächenbehandlung | Anti-Glanz |
| Farbgebung | RGB-Streifen |
|
LCM-Treiber-IC |
Htc-Systeme für die Verarbeitung |
|
Hintergrundlichtstrom |
200 bis 280 mA |
|
Lumengrade |
800cd/m2 |
7" TFT 1024x600 Punkte Produktzeichnung
Modulfunktion Beschreibung
| Nummer der Anschrift. | Symbol | LCMBeschreibung |
| 1 | LEDA | Stromversorgung für LED-Hintergrundlicht-Anoden-Eingang. |
| 2 | LEDA | Stromversorgung für LED-Hintergrundlicht-Anoden-Eingang. |
| 3 | LEDK | Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe. |
| 4 | LEDK | Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe. |
| 5 | GND |
Kraftbefestigung |
| 6 | VCOM | Durchschnittliche Spannung |
| 7 | DVDD |
Leistung für digitale Schaltkreise 3.3V |
| 8 | Modus |
DE/SYNC-Modus ausgewählt. |
| 9 | DE | Datenfunktionssignal im RGB-I/F-Modus 1 |
| 10 | VS | Vertikal synchronisiert. Signal in RGB I/F |
| 11 | HS | Horizontale Synchronisation. Signal in RGB I/F |
| 12 bis 19 | B7 bis B0 | 8-Bit-Datenbus zeigt blaue Daten an |
| 20 bis 27 | G7 bis G0 | 8 Bit-Datenbus zeigt grüne Daten an |
| 28 bis 35 | R7 ~ R0 | 8-Bit-Datenbus zeigt rote Daten an. |
| 36 | GND | Kraftbefestigung |
| 37 | DCLK | Pixel-Uhrsignal in RGB I/F |
| 38 | GND | Kraftbefestigung |
| 39 | L/R |
Links / rechts auswählen |
| 40 | Einheitlich |
Aufwärts-/Abwärtswahl |
| 41 | VGH | Schnittstelle an Spannung |
| 42 | VGL | Schnittstelle OFF Spannung |
| 43 | AVDD | Leistung für analoge Schaltungen |
| 44 | Zurücksetzen |
Gesamtreservierungen |
| 45 | NC |
Keine Verbindung. |
| 46 | VCOM | Durchschnittliche Spannung |
| 47 | DITHB |
Dithering-Funktion Dithering-Funktion DITHER = H:Aktivieren der internen Dithering-Funktion |
| 48 | GND | Kraftbefestigung |
| 49 | NC |
Keine Verbindung. |
| 50 | NC |
Keine Verbindung. |
EineBsolutMAusgangszoneRSchlechte
| Eigenschaften | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit |
| Betriebstemperatur der LCM | TOPR | - 20 | +70 | °C |
| LCM-Speichertemperatur | TSZG | - 30 | +80 | °C |
| Luftfeuchtigkeit | RH | 10 | 90 | % |
TFT DCCEigenschaften
| Eigenschaften | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | Anmerkung |
| TFT-OperationFrame Rate | Hz | - Ich weiß nicht. | 60 | - Ich weiß nicht. | Hz | |
| Versorgungsspannung für Gleichspannung | VDD | 3.0 | 3.3 | 3.6 | V | |
| TFT-Gatter mit eingeschalteter Spannung | VGH | 17 | 18 | 19 | V | Anmerkung 2 |
| TFT-Gate OFF Spannung | VGL | - Sechs.5 | -6 | - Fünf.5 | V | Anmerkung 2 |
|
TFT-Stammspannung |
Vcom | 3.0 | 3.15 | 3.3 | V | Anmerkung 1 |
| AVDD | Abweichend | 8.9 | 9.0 | 9.1 | V | Anmerkung 3 |
Anmerkung 1: Der VCOM-Wert sollte durch unterschiedliche Bedingungen angepasst werden, um den Flicker-Wert zu optimieren.
Anmerkung 2: VGH und VGL sind die Betriebsspannungen des TFT-Gates.
Anmerkung 3: Passen Sie den Kontrast an, machen Sie die Farbe größer und dunkler und machen Sie die Farbe kleiner und heller.
Eigenschaften der Hintergrundbeleuchtungseinheit
Die Hintergrundbeleuchtung ist eine Randbeleuchtung mit 30 weißen LED-Leuchten, deren Merkmale in den folgenden Tabellen dargestellt sind.
| Eigenschaften | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkungen |
| Vorwärtsspannung | VF | 8.8 | - Ich weiß nicht. | 10 | V | - |
| Vorwärtsstrom | Ich...F | - Ich weiß nicht. | 200 | - Ich weiß nicht. | mA | - |
| Lichtdichte (mit LCD + CTP) | Lv | - Ich weiß nicht. | 650 | - Ich weiß nicht. | cd/m2 | - |
| Lebensdauer der LED | N/A | - Ich weiß nicht. | 30,000 | - Ich weiß nicht. | Hrs. | Anmerkung 1 |
Anmerkung:
Die LED-Lebensdauer ist definiert als eine Abnahme der Modulhelligkeit auf 50% der ursprünglichen Helligkeit beiLDie LED-Lebensdauer könnte verringert werden, wennLgrößer als 25mA/LED
Zuverlässigkeitstestpunkt
| - Nein. Ich weiß nicht. | Prüfpunkt | Prüfungszustand | Anmerkungen |
| 1 | Aufbewahrung bei hohen Temperaturen | +80°C / 96H |
1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleck sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
|
| 2 | Lagerung bei niedrigen Temperaturen | -30°C / 96H | |
| 3 | Hochgeschwindigkeit. | +70°C / 96H | |
| 4 | Niedrige Temperatur, Betrieb | -20°C / 96H | |
| 5 | Aufbewahrung bei hoher Temperatur/Feuchtigkeit | 60°C x 90%RH /96H | |
| 6 | Wärme- und Kälteschock | Statischer Zustand, -20°C (~30min) ~70°C (30min),50 Zyklen |

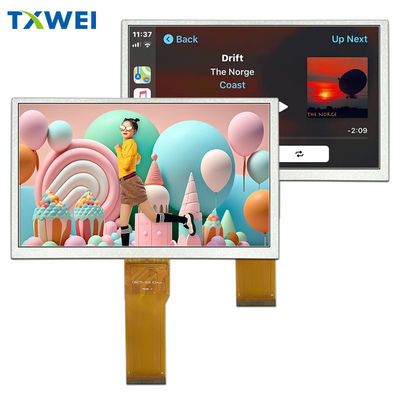

7" TFT 1024x600 Punkte Produktbild
