| MOQ: | Verhandeln |
| Preis: | negotiate |
| Standardverpackung: | aus Pappe |
| Lieferfrist: | 16 Tage |
| Lieferkapazität: | 10000 Stück |
TFT-LCD Touch 5.5" Inch HD 720x1280 Porträt IPS Vollblickwinkel TFT mit MIPI-Schnittstelle mit CTP-LCD-Modul
5.5 Zoll TFT-Display Hersteller, Porträttyp 5,5 Zoll PCAP TFT-Display Einführung
Eigenschaften
Produktinformationen
| Produkt: | 5.5 Zoll TFT-LCD-Display |
| Die Entschließung: | 720x1280 Punkte |
| Schnittstelle: | MIPI |
| Blickrichtung: | IPS Alle Blickwinkel (85/85/85/85) |
| Berührungsschirm: | PCAP |
| PCAP-Struktur | G+FF |
| CTP-Controller: |
Gewichtung: |
| LCD-Steuerung: | Die in Absatz 1 genannten Bedingungen gelten nicht. |
| Abmessung des Abdeckglases: | Anpassbar |
| Verbindung: | ZIF FPC |
| Nummer des Pins: | 25 Pins |
| Oberflächenleuchtigkeit: | 350 Cd/m2 (Nits) |
| Lebensdauer der LED: | 30,000 Stunden |
| Einhaltung der Vorschriften: | CE- und FCC- und RoHS-konform |
5.5 Zoll TFT-Display Hersteller, Porträttyp 5,5 Zoll PCAP TFT-Display-Zeichnung
EineBsolutMAusgangszoneRSchlechte
| Eigenschaften | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit |
| Betriebstemperatur der LCM | TOPR | - 20 | +60 | °C |
| LCM-Speichertemperatur | TSZG | - 30 | +70 | °C |
| TP Betriebstemperatur und Luftfeuchtigkeit ((20% ~ 90% RH) | TOPR | - 20 | +60 | °C |
| TP SSpeichertemperatur und Luftfeuchtigkeit ((20% ~ 90%RH) | TSZG | - 30 | +70 | °C |
| Luftfeuchtigkeit | RH | - | 90 | % |
Eigenschaften der Hintergrundbeleuchtungseinheit
Die Hintergrundbeleuchtung ist eine Kantenbeleuchtung mit weißen 14 LED-Leuchten, deren Merkmale in den folgenden Tabellen dargestellt sind.
| Eigenschaften | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkungen |
| Vorwärtsspannung | VF | 19.6 | - Ich weiß nicht. | 22.4 | V | - Ich weiß nicht. |
| Vorwärtsstrom | Ich...F | - Ich weiß nicht. | 40 | - Ich weiß nicht. | mA | - Ich weiß nicht. |
| Lichtdichte (mit LCD + CTP) | Lv | - Ich weiß nicht. | TBD | - Ich weiß nicht. | cd/m2 | - Ich weiß nicht. |
| Lebensdauer der LED | N/A | - Ich weiß nicht. | 30,000 | - Ich weiß nicht. | Hrs. | Anmerkung 1 |
Modulfunktion Beschreibung
| Nummer der Anschrift. | Symbol | LCM Funktionell |
| 1-2 | LED-LeuchteEine | Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung. |
| 3-4 Jahre | LED-LeuchteK | Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe. |
| 5 | GND | Stromversorgung |
| 6 | Zulassung1.8V | Ein-/Aus- und Schnittstellen-Stromversorgung (IOVCC):1.65V bis 2,0V |
| 7 | VCI2.8V | Analogstromversorgung (VCI):2.5V bis 3.3V |
| 8 | Zurücksetzen | Setzen Sie das Signal-Eingabe-Terminal zurück. |
| 9 | TE | Umschalten Sie den Kopplungspuls für einen zerreißenden Effekt. |
| 10 | LCD-ID | Identifizierung lesen PIN für ID-Schaltung. |
| 11 | GND | Stromversorgung |
| 12 | CLKP | Hochgeschwindigkeits-Schnittstellenuhrdifferenzialsignal-Eingang/AusgabeSchrauben |
| 13 | CLKN | Hochgeschwindigkeits-Schnittstellenuhrdifferenzialsignal-Eingang/AusgabeSchrauben |
| 14 | GND | Stromversorgung |
| 15 | D0P | Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins |
| 16 | D0N | Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins |
| 17 | GND | Stromversorgung |
| 18 | D1P | Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins |
| 19 | D1N | Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins |
| 20 | GND | Stromversorgung |
| 21 | D2P | Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins |
| 22 | D2N | Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins |
| 23 | GND | Stromversorgung |
| 24 | D3P | Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins |
| 25 | D3N | Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins |
| Nummer der Anschrift. | Symbol | TPFunktionell |
| 1 | CTP_VCC 3.3V | Berührungsplatte PSchleimVersorgung2.8 bis 3,3 V |
| 2 | CTP_RST1.8V | Touch-Panel zurücksetzen |
| 3 | CTP_SCL1.8V | I2C-Uhr auf dem Touchpanel |
| 4 | CTP_SDA1.8V | I2C-Daten aus dem Touchpanel |
| 5 | CTP_INT1.8V | Touch-Panel unterbrechen Ausgang |
| 6 | GND | PÜbergrund |
RPrüfpunkt für die Zuverlässigkeit
| - Nein. Ich weiß nicht. | Prüfpunkt | Prüfungszustand | Anmerkungen |
| 1 | Aufbewahrung bei hohen Temperaturen | +70°C / 96H |
1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleckage sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
|
| 2 | Lagerung bei niedrigen Temperaturen | -30°C / 96H | |
| 3 | Hochgeschwindigkeit. | +60°C / 96H | |
| 4 | Niedrige Temperatur, Betrieb | -20°C / 96H | |
| 5 | Aufbewahrung bei hoher Temperatur/Feuchtigkeit | 50°C x 90%RH /96H | |
| 6 | Wärme- und Kälteschock | Statischer Zustand, -20°C ((30min) ~60°C (30min),10 Zyklen |

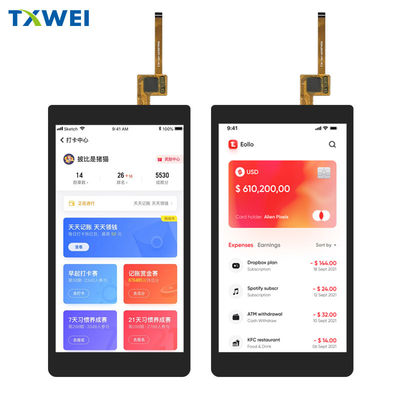

5.5 Zoll TFT-Display Hersteller, Portraittyp 5,5 Zoll PCAP TFT-Display Bild
