Multi Touch PCAP TFT 5,5 Zoll Display MIPI Schnittstelle 1080*1920 Pixel Niedrigpreisgarantie

MOQ:	Verhandeln
Preis:	negotiate
Standardverpackung:	aus Pappe
Lieferfrist:	16 Tage
Lieferkapazität:	10000 Stück

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

Shenzhen, Guangdong

Markenname

TXWEI

Zertifizierung

ISO9001 IS014001 IATF16949

Modellnummer

TXW550040N0-CTP

Hervorheben:

HX8399C IPS TFT-LCD-Display

Anzeige MIPI-Schnittstelle IPS TFT LCD

5.5 Zoll LCD-Display-Modul

Beschreibung des Produkts

5.5 Inch Touch PCAP TFT MIPI-Schnittstelle

TFT (Thin Film Transistor) ist eine Flüssigkristall-Display-Technologie, die die Eigenschaften einer schnellen Reaktionsgeschwindigkeit und hoher Farbwiederholbarkeit aufweist.,Auf dem kapazitiven Touchscreen, das mit einer Panoramakapazität von fast 180 Grad ausgestattet ist, kann die Farbkonsistenz und -genauigkeit aus jedem Winkel aufrechterhalten werden.Der GT911 ist ein leistungsstarker kapazitiver Touchscreen-Steuerungschip, der Multi-Touch unterstützt und Benutzern ein reibungsloses interaktives Erlebnis bietetDurch die Kombination von Touch-Genauigkeit und Reaktionsgeschwindigkeit mit dem GT911-Chip kann das 5,5-Zoll-TFT-Display mit IPS-Panorama-LCD-Bildschirm eine hochpräzise Touch-Bedienung und eine schnelle Reaktionsgeschwindigkeit erreichen.Tianxianwei ist ein Experte für IPS-Produkte., die Kunden mit mehr als 500 Arten von IPS-Produkten versorgt, die in verschiedenen Branchen eingesetzt werden.

Der Bildschirm TXW550040N0-CTP verfügt über eine hochauflösende Auflösung von 1080 * 1920, die die Klarheit der Bilder und den Detailreichtum gewährleistet.eine gute Sichtbarkeit auch bei starkem Licht bietet. Tianxianwei TXW550040N0-CTP kann je nach Kundenbedarf verschiedene Helligkeitsniveaus erreichen.

Der TXW550040N0-CTP-Bildschirm wird häufig in Handheld-PDAs, Fotogeräten, Instrumenten, Fernbedienungen für unbemannte Luftfahrzeuge und anderen Bereichen eingesetzt.Die hochauflösende und Multi-Touch-Funktionalität bietet den Benutzern ein reichhaltiges interaktives Erlebnis und bequeme Bedienmethoden.

Eigenschaften

Artikel 1	Spezifikation	Einheit
Bildschirmgröße	5.5	Zoll
Anzahl der Pixel	1080*3RGB (H) X1920 (V)	Bildpunkte
Anzeigebereich	68.04 ((H) * 120.96 ((V)	mm
Pixelpitch	0.021(H) *0.063(V)	mm
Umrissdimension	75.8 ((W) ×139.9 ((H) ×3.49 ((T)	mm
Anordnung der Pixel	RGB-Streifen	- Ich weiß.
Anzeigemodus	Normalerweise schwarz	- Ich weiß.
Blickrichtung (Auge)	Alle	- Ich weiß.
Anzeige Farbe	262K	- Ich weiß.
Lichtdichte ((cd/m2)	1100	Nissen
Kontrastverhältnis	800:1	- Ich weiß.
Schnittstelle	MIPI
Hintergrundbeleuchtung	LED-Seitenlicht	- Ich weiß.
LCM-IC	Htz.
CTP IC	Gewichtung:
Betriebstemperatur	- 20 bis 60	°C
Speichertemperatur	-30 bis 70	°C

Zeichnung

Multi Touch PCAP TFT 5,5 Zoll Display MIPI Schnittstelle 1080*1920 Pixel Niedrigpreisgarantie 0

Multi Touch PCAP TFT 5,5 Zoll Display MIPI Schnittstelle 1080*1920 Pixel Niedrigpreisgarantie 1

Modulfunktion Beschreibung

Kennzeichen Nr.	Symbol	Beschreibung
1	GND	Stromversorgung
2	GND	Stromversorgung
3	CTP_RST	Touch-Panel zurücksetzen
4	Zurücksetzen	Setzen Sie das Signal-Eingabe-Terminal zurück.
5	CTP_INT	Touch-Panel unterbrechen Ausgang
6	TE	Das Tränen-Effektsignal wird verwendet, um MCU mit dem Frame-Speicher zu synchronisieren
7	CTP_SDA	I2C-Daten aus dem Touchpanel
8	Bildschirm_ID	Nicht angeschlossen
9	CTP_SCL	I2C-Uhr auf dem Touchpanel
10	GND	Stromversorgung
11	CTP_VCC	Berührungsplatte Stromversorgung 2,8 ~ 3,3 V
12	D0N	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
13	GND	Stromversorgung
14	D0P	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
15	LEDA	Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung.
16	GND	Stromversorgung
17	LEDA	Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung.
18	D1N	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
19	GND	Stromversorgung
20	D1P	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
21	LEDK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
22	GND	Stromversorgung
23	LEDK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
24	CLKN	Hochgeschwindigkeits-Schnittstellenuhr-Differentialsignal-Eingangs-/Ausgangspins
25	LEDK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
26	CLKP	Hochgeschwindigkeits-Schnittstellenuhr-Differentialsignal-Eingangs-/Ausgangspins
27	GND	Stromversorgung
28	GND	Stromversorgung
29	PWM	Dieser Stift verbindet sich mit dem externen LED-Treiber.
30	D2N	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
31	IOVCC 1,8 V	Stromversorgung für E/A.
32	D2P	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
33	GND	Stromversorgung
34	GND	Stromversorgung
35	VSP	Außene Eingangsspannung ((4,8V~6V)
36	D3N	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
37	VSN	Außene Eingangsspannung ((-4,8V~-6V)
38	D3P	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
39	GND	Stromversorgung
40	GND	Stromversorgung

EineBsolutMAusgangszoneRSchlechte

Eigenschaften	Symbol	- Ich weiß nicht.	Max, du bist ein guter Mann.	Einheit
Betriebstemperatur der LCM	T_OPR	- 20	+60	°C
LCM-Speichertemperatur	T_SZG	- 30	+70	°C
TP Betriebstemperatur und Luftfeuchtigkeit ((20% ~ 90% RH)	T_OPR	- 20	+60	°C
TP SSpeichertemperatur und Luftfeuchtigkeit ((20% ~ 90%RH)	T_SZG	- 30	+70	°C
Luftfeuchtigkeit	RH	-	90	%

TFT DCCEigenschaften

Eigenschaften	Symbol	- Ich weiß nicht.	Das ist typisch.	Max, du bist ein guter Mann.	Einheit	Anmerkung
Versorgungsspannung für E/A	VDDIO	1.65	1.8	3.3	V
Außene Eingangsspannung für ((DC/DC)	VSP	4.8	- Ich weiß nicht.	6.0	V
Außene Eingangsspannung für ((DC/DC)	VSN	- Sechs.0	- Ich weiß nicht.	- Vier.8	V

Eigenschaften der Hintergrundbeleuchtungseinheit

Die Hintergrundbeleuchtung ist eine Kantenbeleuchtung mit 15 weißen LEDs, deren Merkmale in den folgenden Tabellen dargestellt sind.

Eigenschaften	Symbol	- Ich weiß nicht.	Typ	Max, du bist ein guter Mann.	Einheit	Anmerkungen
Vorwärtsspannung	V_F	28	- Ich weiß nicht.	32	V	-
Vorwärtsstrom	Ich..._F	- Ich weiß nicht.	60	-	mA	-
Lichtdichte (mit LCD + CTP)	Lv	- Ich weiß nicht.	1200	- Ich weiß nicht.	cd/m²	-
Lebensdauer der LED	N/A	- Was ist los?	30,000	- Ich weiß nicht.	Hrs.	Anmerkung 1

Anmerkung:

Die LED-Lebensdauer ist definiert als die Helligkeit des Moduls, die bei I_LDie LED-Lebensdauer könnte verringert werden, wenn_Lgrößer als 25mA/LED ist.

RPrüfpunkt für die Zuverlässigkeit

- Nein. Ich weiß nicht.	Prüfpunkt	Prüfungszustand	Anmerkungen
1	Aufbewahrung bei hohen Temperaturen	+70°C / 96H	1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleckage sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
2	Lagerung bei niedrigen Temperaturen	-30°C / 96H
3	Hochgeschwindigkeit.	+60°C / 96H
4	Niedrige Temperatur, Betrieb	-20°C / 96H
5	Aufbewahrung bei hoher Temperatur/Feuchtigkeit	50°C x 90%RH /96H
6	Wärme- und Kälteschock	Statischer Zustand, -20°C ((30min) ~60°C (30min),10 Zyklen

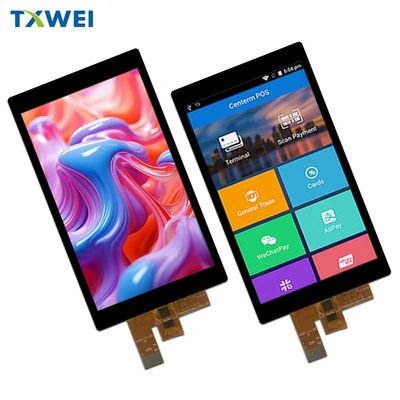

Produktbild

Multi Touch PCAP TFT 5,5 Zoll Display MIPI Schnittstelle 1080*1920 Pixel Niedrigpreisgarantie 4
