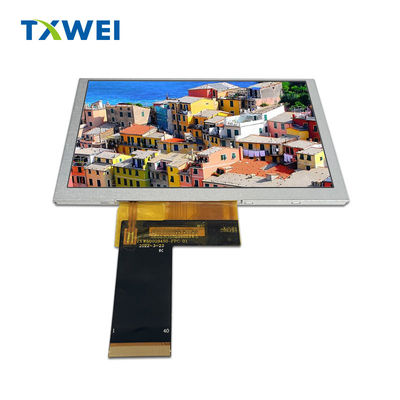

5 Zoll IPS TFT LCD 800*480 Pixel 262K Vollfarbbildschirm ST7262 Treiber-IC

MOQ: Verhandeln
Preis: negotiate
Standardverpackung: aus Pappe
Lieferfrist: 16 Tage
Lieferkapazität: 10000 Stück
Ausführliche Information
Beschreibung des Produkts
Ausführliche Information
Herkunftsort
Shenzhen, Guangdong
Markenname
TXWEI
Zertifizierung
CE FCC IS014001 IATF16949
Modellnummer
TXW500094S6
Hervorheben:

TFT-LCD-Display

Beschreibung des Produkts

PArtikel Einführung
Außenlicht 5 Zoll 800*480 RGB 24 BIT Schnittstelle tft 5 Zoll LCD maßgeschneiderter Touchscreen tft LCD-Display
Der 5-Zoll-IPS TFT-LCD ist ein 262K-Farbbildschirm mit einer Diagonale von 5 Zoll und einer Auflösung von 800 * 480 Punktenmatrix.Bereitstellung von extrem weiten Blickwinkeln, um sicherzustellen, dass Benutzer aus verschiedenen Blickwinkeln ein einheitliches visuelles Erlebnis erhaltenDieser Bildschirm unterstützt Single-Point RTP und Multi-Point CTP Touch-Technologie und ermöglicht eine intuitive Mensch-Computer-Interaktion.
Der 5-Zoll-IPS TFT LCD ist ein High-Definition-Display-Bildschirm mit RGB-Schnittstelle.
Der 5-Zoll-IPS-TFT-LCD-Display-Bildschirm wird weit verbreitet in Outdoor-Hochhelligkeitsausrüstungsanzeigen, elektrischen Fahrzeug-Armaturenbrett, Motorrad-Armaturenbrett-Anzeige, Gefrierüberwachungsanlage-Anzeige usw. verwendet.Sie ist ein unverzichtbarer Bestandteil von Unterhaltungselektronikprodukten geworden und kann spannende visuelle Erlebnisse bieten.Erfüllung der Bedürfnisse der Nutzer nach Bilddarstellung, und unterstützen maßgeschneiderte Dienstleistungen, um spezifische Anwendungsanforderungen zu erfüllen.


Eigenschaften
Größe: 15 cm
Die Entschließung:800*480Pixel
Anzeigemodus: IPS
Fahrer-IC:Der Begriff "Fertigung" ist in Anhang I der Verordnung (EG) Nr. 396/2005 zu verstehen.
Lichtvermögen: 1500 cd/m2
Schnittstellenarten: RGB
Betriebstemperatur: -30 °C bis 85 °C
Lagertemperatur:-30 °C bis 85 °C
Hintergrundbeleuchtung: LED-Hintergrundbeleuchtung, Helligkeit und Menge variieren je nach Modell



UmrissZeichnung

5 Zoll IPS TFT LCD 800*480 Pixel 262K Vollfarbbildschirm ST7262 Treiber-IC 0

5 Zoll IPS TFT LCD 800*480 Pixel 262K Vollfarbbildschirm ST7262 Treiber-IC 1





Modulfunktion Beschreibung





Nummer der Anschrift. Symbol Beschreibung
1 LEDK Stromversorgung - für die Hintergrundlichtkathode
2 LEDA Stromversorgung+ FÜR HINTERLICHTANODE
3 GND GND
4 VDD Stromversorgung
5 bis 12 R0 bis R7 8-Bit-Datenbus zeigt rote Daten an.
13 bis 20 G0 bis G7 8 Bit-Datenbus zeigt grüne Daten an
21 bis 28 B0 bis B7 8-Bit-Datenbus zeigt blaue Daten an
29 GND GND
30 DCLK Pixel-Uhrsignal in RGB I/F
31 DISP DISP=0:Standby-Modus (Standard),DISP=1:Normaler Anzeigemodus
32 HSYNC Horizontale Synchronisation. Signal in RGB I/F
33 VSYNC Vertikal synchronisiert. Signal in RGB I/F
34 DE Datenfunktionssignal im RGB-I/F-Modus 1
35 NC NC
36 GND GND
37 XR(NC) NC
38 YD ((NC) NC
39 XL ((NC) NC
40 Die Mitgliedstaaten NC





Eigenschaften der Hintergrundbeleuchtungseinheit

Die Hintergrundbeleuchtung ist eine Randbeleuchtung mit 18 weißen LED-Leuchten, deren Merkmale in den folgenden Tabellen dargestellt sind.



Eigenschaften Symbol - Ich weiß nicht. Typ Max, du bist ein guter Mann. Einheit Anmerkungen
Vorwärtsspannung VF 16.5 - Ich weiß nicht. 17.4 V - Ich weiß nicht.
Vorwärtsstrom Ich...F - Ich weiß nicht. 120 - Ich weiß nicht. mA - Ich weiß nicht.
Lichtdichte (mit LCD) Lv - Ich weiß nicht. 1500 - Ich weiß nicht. cd/m2 - Ich weiß nicht.
Lebensdauer der LED N/A - Ich weiß nicht. 20,000 - Ich weiß nicht. Hrs. Anmerkung 1



Anmerkung:

  • Die LED-Lebensdauer ist definiert als eine Abnahme der Modulhelligkeit auf 50% der ursprünglichen Helligkeit beiLDie LED-Lebensdauer könnte verringert werden, wennLgrößer als 25mA/LED ist.

Optische Spezifikation



5 Zoll IPS TFT LCD 800*480 Pixel 262K Vollfarbbildschirm ST7262 Treiber-IC 2



Zuverlässigkeitstestpunkt



- Nein. Ich weiß nicht. Prüfpunkt Prüfungszustand Anmerkungen
1 Aufbewahrung bei hohen Temperaturen +85°C / 240H

1- Funktionale Tests sind in Ordnung.

Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleck sind nicht zulässig.

2- Nicht niedrig.

Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.




2 Lagerung bei niedrigen Temperaturen -30 °C / 240 H
3 Hochgeschwindigkeit. +85°C / 240H
4 Niedrige Temperatur, Betrieb -30 °C / 240 H
5 Aufbewahrung bei hoher Temperatur/Feuchtigkeit 60+5°C x 90%RH / 240H
6 Wärme- und Kälteschock Statischer Zustand, -30°C (~30min) ~85°C (30min),50 Zyklen





PRoductBild
5 Zoll IPS TFT LCD 800*480 Pixel 262K Vollfarbbildschirm ST7262 Treiber-IC 3


5 Zoll IPS TFT LCD 800*480 Pixel 262K Vollfarbbildschirm ST7262 Treiber-IC 4
5 Zoll IPS TFT LCD 800*480 Pixel 262K Vollfarbbildschirm ST7262 Treiber-IC 5

Fabrikanlagen und Zertifikate

5 Zoll IPS TFT LCD 800*480 Pixel 262K Vollfarbbildschirm ST7262 Treiber-IC 6
5 Zoll IPS TFT LCD 800*480 Pixel 262K Vollfarbbildschirm ST7262 Treiber-IC 7
