Kleines kreisförmiges LCD-Display 450nits Rundes LCD-Modul MIPI-Schnittstelle 2,1 Zoll

Produits

Kapazitives Fingerspitzentablett

10 Zoll LCD-Modul

Kontakt mit uns

Kontaktieren Sie uns jetzt

Kleines kreisförmiges LCD-Display 450nits Rundes LCD-Modul MIPI-Schnittstelle 2,1 Zoll

MOQ:	negotiate
Preis:	negotiate
Standardverpackung:	cardboard
Lieferfrist:	16
Zahlungs-Methode:	L/C TT D/P
Lieferkapazität:	10000pcs

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Place of Origin

Guangdong,China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Model Number

TXW210006B0

Anzahl der Pixel:

480*480

Mechanische Umrissgröße ((W*H*T):

56.18 mal 59.71 mal 2.2

IC/LCM Treiber-IC:

ST7701S

PIXEL-NEIGUNG (W*H):

0.111 mal 0.111

LCM-Schnittstelle:

MIPI BIT-Schnittstelle

Betriebstemperatur:

-20+70

Aktivbereich:

Φ53.28

Lumengrade:

450cd/m²

Hervorheben:

20 1-Zoll-LCD-Display

Rotationsschalter LCD-Bildschirm

Beschreibung des Produkts

2.1 Zoll rundes LCD,RundeTFT-LCD 2,1"

TXW210006B0 ist ein 2,1-Zoll-diagonaler 480 * 480-Full-Colour-Rund-TFT-LCD-Bildschirm.intelligente Drehschalter, Kinderbildung, medizinische Geräte, intelligente Automobilverbindungen und andere Produkte.

TXW210006B0 ist eine kreisförmige TFT-LCD mit einer Helligkeit von 450 Nits (typischer Wert).

Produkt:	2.1 Zoll Rundes (Kreislaufes) TFT-Display	Berührungsschirm:	Ohne Berührung (mit CTP Optional)
Die Entschließung:	480*480 Punkte	Abmessung des Abdeckglases:	Anpassbar
Blickrichtung:	IPS (alle Blickwinkel)	Schnittstelle:	MIPI
Nummer des Pins:	30 Stifte	Umrissdimension:	56.1859.712.2 mm
LCM-Treiber-IC:	Die Nummer des Zertifikats ist folgende:	Oberflächenleuchtigkeit:	450 Cd/m2 (Nits)
Lebensdauer der LED:	30,000 Stunden	Einhaltung der Vorschriften:	CE&FCC und RoHS-konform

2.1 Zoll rundes LCD, rundes TFT-LCD 2.1" Zeichnung

Kleines kreisförmiges LCD-Display 450nits Rundes LCD-Modul MIPI-Schnittstelle 2,1 Zoll 0

Modulfunktion Beschreibung

Nummer der Anschrift.	Symbol	Funktionell
1	LEDA	Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung.
2	LEDK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
3	LEDK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
4	VCIch...	Stromversorgung für LCD.
5	Zulassung	Stromversorgung für E/A.
6	Zurücksetzen	Setzen Sie das Signal-Eingabe-Terminal zurück.
7	TE	Umschalten Sie den Kopplungspuls für einen zerreißenden Effekt.
8	PWM	PWM (Pulse Width Modulation) Signal von LED-Fahrzeugen.
9	GND	Stromversorgung
10	MIPI_0P	Positive Polarität der Niederspannungsdifferenzdaten 0 Signal
11	MIPI_0N	Negative Polarität von Niederspannungsdifferenzdaten 0 Signal
12	GND	Stromversorgung
13	MIPI_1P	Positive Polarität der Niederspannungsdifferenzdaten 1 Signal
14	MIPI_1N	Negative Polarität der Niederspannungsdifferenzdaten 1
15	GND	Stromversorgung
16	CLKP	Positive Polarität des Niederspannungsdifferential-Uhrsignals
17	CLKN	Negative Polarität des Niederspannungsdifferential-Uhrsignals
18	GND	Stromversorgung
19	NC	Keine Verbindung.
20	NC	Keine Verbindung.
21	GND	Stromversorgung
22	NC	Keine Verbindung.
23	NC	Keine Verbindung.
24	GND	Stromversorgung
25	CTP_INT	Touch-Panel unterbrechen Ausgang
26	CTP_SDA	I2C-Daten aus dem Touchpanel
27	CTP_SCL	I2C-Uhr auf dem Touchpanel
28	CTP_RESET	Touch-Panel zurücksetzen
29	CTP_VCI	Berührungsplatte PSchleimVersorgung2.8 bis 3,3 V
30	GND	Stromversorgung

Eigenschaften der Hintergrundbeleuchtungseinheit

Die Hintergrundbeleuchtung ist eine Kantenbeleuchtung mit 4 weißen LEDs, deren Eigenschaften in den folgenden Tabellen dargestellt sind.

Eigenschaften	Symbol	- Ich weiß nicht.	Typ	Max, du bist ein guter Mann.	Einheit	Anmerkungen
Vorwärtsspannung	V_F	2.8	- Ich weiß nicht.	3.2	V	- Ich weiß nicht.
Vorwärtsstrom	Ich..._F	- Ich weiß nicht.	80	- Ich weiß nicht.	mA	- Ich weiß nicht.
Lichtdichte (mit LCD)	Lv	- Ich weiß nicht.	450	- Ich weiß nicht.	cd/m²	- Ich weiß nicht.
Lebensdauer der LED	N/A	- Ich weiß nicht.	30,000	- Ich weiß nicht.	Hrs.	Anmerkung 1

Anmerkung:

(1)Die LEDLebensdauer ist definiert als die Verringerung der Modulhelligkeit auf 50% der ursprünglichen Helligkeit bei IL=20mA/LED. Die LEDLebensdauer könnte verringert werden, wenn die Betriebshelligkeit von IL größer als 25mA/LED ist.

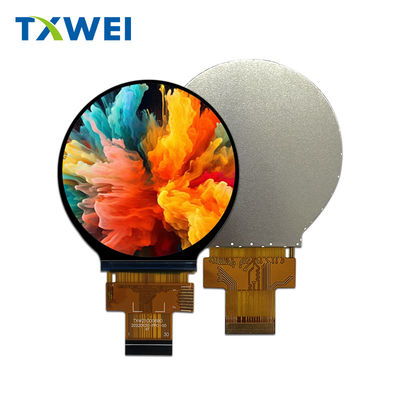

2.1 Zoll rundes LCD, rundes TFT-LCD 2,1 "Echtes Produktbild

Fabrik und Anlagen
