2.4 Zoll projiziertes Kapazität-Touch-Display, Kapazität-Multi-Touch-Panel 240x320 Punkte

Produits

Kapazitives Fingerspitzentablett

10 Zoll LCD-Modul

Kontakt mit uns

Kontaktieren Sie uns jetzt

2.4 Zoll projiziertes Kapazität-Touch-Display, Kapazität-Multi-Touch-Panel 240x320 Punkte

MOQ:	negotiate
Preis:	negotiate
Standardverpackung:	cardboard
Lieferfrist:	16
Zahlungs-Methode:	L/C TT D/P
Lieferkapazität:	10000pcs

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Place of Origin

Guangdong,China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Modellnummer

TXW240091S0-CTP

LCD-Typ:

normalerweise schwarz

Größe:

Anordnung der Pixel:

RGB-Streifen

Antriebselement:

TFT-Aktive Matrix

Betriebstemperatur:

-20+70

Aktivbereich:

36,72 * 48,96

Lumengrade:

600cd/m2

Anzahl der Pixel:

240*320

Hervorheben:

2.4 Zoll TFT-LCD-Display

240*320 Touch TFT LCD Bildschirm

Beschreibung des Produkts

2.4 Zoll TFT-LCD mit PCAP-Touchscreen Beschreibung

2.4 Zoll QVGA 240x320 Punkte TFT-LCD-Display MCU-Schnittstelle mit PCAP-projektiertem Kapazitäts-Touch

TXW240091S0-CTP ist ein 2,4-Zoll 8/16-Bit MPU-Interface QVGA TN-Typ TFT-LCD-Modul mit einem kapazitiven Touchscreen (CTP).Die Auflösung beträgt 240x320 PixelDieses 2,4-Zoll-TFT-Displaymodul verfügt über einen Controller IC ST7789, unterstützt die MPU-Schnittstelle und CTP ist eine I2C-Schnittstelle. Die Helligkeit beträgt 600cd/m2, der Arbeitstemperaturbereich beträgt -20~+70 °C,und der Lagertemperaturbereich beträgt -30 ~ + 80 °CDieses Design eignet sich sehr gut für Handheld-FRID-Displays, Instrumenten, medizinische Geräte, Haushaltsgeräte, industrielle Geräte, Fahrgeräte,Fotoausrüstung, etc. Die Stromversorgungsspannung (VCC) für die Antriebsleistung des LCD-Panels beträgt 3 V.

Produkt:	20,4" Zoll CTP TFT LCD	Die Entschließung:	240x320 Punkte
Berührungsschirm:	Mit CTP	Abmessung des Abdeckglases:	Anpassbar
Umrissdimension:	46.32 mal 63.86 mal 3.67mm	Blickrichtung:	Alle Uhr
Schnittstelle:	8/16 Bit MCU + I2C (PCAP)	Nummer des Pins:	40 Stifte
LCM-Treiber-IC:	Der Begriff "Fertigung" ist in Anhang I zu verstehen.	Oberflächenleuchtigkeit:	600 Cd/m2 (Nits)
Lebensdauer der LED:	30,000 Stunden	Einhaltung der Vorschriften:	CE- und FCC- und RoHS-konform

Warum Sie uns wählen

1Wir bieten LCD-Display-Kustomlösung

Hat Ihr Produkt spezielle Anforderungen an die Anwendung, elektrische Spezifikationen, optische Spezifikationen, Berührungsmerkmale oder mechanische Abmessungen, die maßgeschneiderte Displays erfordern?Tian Xianweikann Ihren LCD-Anforderungen entsprechen.

2. Gesamtlösungen für Touchscreen und Display

Sind Sie besorgt über die Montage des Touch- und Display-Bildschirms?Tian XianweiWir können kundenspezifische und standardmäßige Touch-Screen-Lösungen mit Resistive- und Capacitive-Multi-Touch-Lösungen sowie Luft- und Optikbindungsdienste anbieten.

3- Verpflichtung zur Qualitätssicherung

Tian XianweiWir gewährleisten Qualität durch die Herstellung IQC,PQC und OQC Management,Zuverlässigkeits- und Alterungstests.

4. Langfristige Versorgung

Unter normalen Umständen können die von uns empfohlenen Produkte für mehr als 5 Jahre geliefert werden.Wir machen im Voraus alternative Pläne, um Ihre langfristigen Versorgungsbedürfnisse zu gewährleisten..

2.4 Zoll TFT LCD mit PCAP Touchscreen Zeichnung

2.4 Zoll projiziertes Kapazität-Touch-Display, Kapazität-Multi-Touch-Panel 240x320 Punkte 0

2.4 Zoll projiziertes Kapazität-Touch-Display, Kapazität-Multi-Touch-Panel 240x320 Punkte 1

EineBsolutMAusgangszoneRSchlechte

Eigenschaften	Symbol	- Ich weiß nicht.	Max, du bist ein guter Mann.	Einheit
Betriebstemperatur der LCM	T_OPR	- 20	+60	°C
LCM-Speichertemperatur	T_SZG	- 30	+70	°C
TP Betriebstemperatur und Luftfeuchtigkeit (20% ~ 90% RH)	T_OPR	- 20	+60	°C
TP SSspeichertemperatur und Luftfeuchtigkeit (20% ~ 90% RH)	T_SZG	- 30	+70	°C
Luftfeuchtigkeit	RH	-	90	%

Eigenschaften der Hintergrundbeleuchtungseinheit

Die Hintergrundbeleuchtung ist eine Kantenbeleuchtung mit 4 weißen LEDs, deren Eigenschaften in den folgenden Tabellen dargestellt sind.

Eigenschaften	Symbol	- Ich weiß nicht.	Typ	Max, du bist ein guter Mann.	Einheit	Anmerkungen
Vorwärtsspannung	V_F	2.8	-	3.2	V	-
Vorwärtsstrom	Ich..._F	- Ich weiß nicht.	80	-	mA	-
Lichtdichte (mit LCD)	Lv		TBD	- Ich weiß nicht.	cd/m²	-
Lebensdauer der LED	N/A	- Was ist los?	30,000	- Ich weiß nicht.	Hrs.	Anmerkung 1

Anmerkung:

Die LED-Lebensdauer ist definiert als eine Abnahme der Modulhelligkeit auf 50% der ursprünglichen Helligkeit bei_LDie LED-Lebensdauer könnte verringert werden, wenn_Lgrößer als 25mA/LED ist.

LCMBeschreibung der Pins

Nummer der Anschrift.	Symbol	Funktionell
1 bis 2	GND	Stromversorgung
3	TE	Das Tränen-Effektsignal wird verwendet, um MCU mit dem Frame-Speicher zu synchronisieren
4	GND	Stromversorgung
5	VCC	Stromversorgung für LCD.
6	Zulassung	Stromversorgung für E/A.
7 bis 22	DB15 bis DB0	MCU-Parallell-Interface-Datenbus.
23	GND	Stromversorgung
24	Forschung und Entwicklung	READ-Daten am aufsteigenden Rand.
25	WR	Schreibfunktion in MCU Parallelinterface aktiviert.
26	RS	Anzeige von Daten/Befehlsauswahl-Pin in einer parallelen Schnittstelle.
27	CS	Chip-Selektionssignal-EingangStecknadel
28	Zurücksetzen	Setzen Sie das Signal-Eingabe-Terminal zurück.
29	GND	Stromversorgung
30	Immobilien	Der MCU-Schnittstellenmodus wird ausgewählt
31	GND	Stromversorgung
32	CTP_VDD	Stromversorgung für LCD.
33	CTP_RST	Touch-Panel zurücksetzen
34	CTP_INT	Touch-Panel unterbrechen Ausgang
35	CTP_SDA	I2C-Daten aus dem Touchpanel
36	CTP_SCL	I2C-Uhr auf dem Touchpanel
37	GND	Stromversorgung
38	LED-LeuchteEine	Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung.
39	LED-LeuchteK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
40	GND	Stromversorgung

Optische Eigenschaften

2.4 Zoll projiziertes Kapazität-Touch-Display, Kapazität-Multi-Touch-Panel 240x320 Punkte 2

Anmerkung:1Der Blickwinkel ist der Winkel, bei dem das Kontrastverhältnis größer als 10 ist.12 Uhrrichtung in Bezug auf die optische Achse, die für die LCD-Oberfläche normal ist (siehe FlGURE 1).

2.Die Kontrastmessungen sind unter einem Betrachtungswinkel von ◎= 0 und in der Mitte der LCD-Oberfläche durchzuführen.Dann in den dunklen Zustand.. (siehe FlGUR 1) Das Luminanzkontrastverhältnis (CR) ist mathematisch definiert.

3.Übertragbarkeit ist der Wert ohne APF und ohne CG.

4.Die in der obigen Tabelle angegebenen Farbchromatikkoordinaten werden aus den mit allen Pixeln zuerst rot, grün, blau und weiß gemessenen Spektraldaten berechnet.Die Messungen sind in der Mitte des Panels vorzunehmen..

5.Die elektrooptischen Messungen der Reaktionszeit werden als FlGURE2 durchgeführt, indem das Eingangssignal "Daten" eingeschaltet wird.Die Zeit, die für die Veränderung der Leuchtkraft von 10% auf 90% erforderlich ist, ist Tr und 90% auf 10% ist Tf..

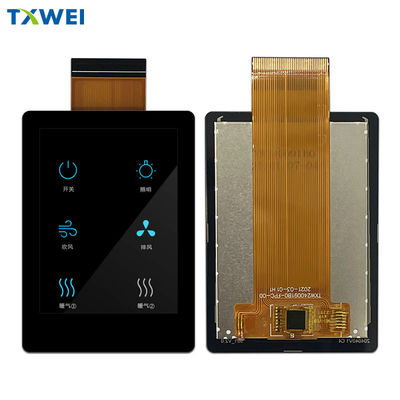

2.4 Zoll TFT LCD mit PCAP Touchscreen Echtes Produktbild
