MOQ: | negotiate |
Preis: | negotiate |
Standardverpackung: | cardboard |
Lieferfrist: | 16 |
Zahlungs-Methode: | L/C TT D/P |
Lieferkapazität: | 10000pcs |
Produkt: | 2,0-Zoll-TFT-LCD | Touch-Screen: | Ohne Touchscreen (anpassbar) |
---|---|---|---|
Auflösung: | 240x320 Punkte | Abmessungen des Deckglases: | Ohne (anpassbar) |
Blickrichtung: | 12:00 | Schnittstelle: |
SPI 4 BIT-Schnittstelle |
Pin-Nummer: | 10 Stifte | Verbindung: | Plugging (anpassbar) |
Oberflächenleuchtdichte: | 600 Cd/m²(Nits) | LED-Lebensdauer: | 30.000 Stunden |
Treiber-IC: | ST7789V | Einhaltung: | CE-, FCC- und RoHS-konform |
2,0-Zoll-TFT-LCD-Display-Zeichnung
Beschreibung der Modulfunktion
Pin-Nr. | Symbol | Funktional |
1 | GND | POberer Boden |
2 | VCC | Stromversorgung für DC/DC-Stromkreis |
3 | ZURÜCKSETZEN | Eingangsklemme für Reset-Signal. Aktiv bei'L'. |
4 | CS | Chip-AuswahlsignaleingangStift |
5 | Gleichstrom | Registerauswahlsignal. |
6 | WR | Strobe-Signal schreiben. |
7 | RD | Strobe-Signal lesen. |
8 | SDA | Serieller Dateneingangs-/-ausgangspin. |
9 | LEDA | Stromversorgung für den Anoden-Eingangsanschluss der Hintergrundbeleuchtung. |
10 | LEDK | Stromversorgung für den Kathoden-Eingangsanschluss der Hintergrundbeleuchtung. |
AbsolutMAximumREssen
Eigenschaften | Symbol | Min. | Max. | Einheit |
LCM-Betriebstemperatur | TOPR | -20 | +60 | °C |
LCM-Lagertemperatur | TSTG | -30 | +70 | °C |
Luftfeuchtigkeit | RH | -- | 90 | % |
Eigenschaften der Hintergrundbeleuchtungseinheit
Das Hintergrundbeleuchtungssystem ist ein Kantenbeleuchtungssystem mit 3 weißen LEDs. Die Eigenschaften der Hintergrundbeleuchtung sind in den folgenden Tabellen aufgeführt.
Eigenschaften | Symbol | Min. | Typ | Max. | Einheit | Notizen |
Durchlassspannung | VF | 2.8 | -- | 3,0 | V | - |
Vorwärtsstrom | ICHF | -- | 60 | -- | mA | - |
Leuchtdichte (mit LCD) | Lv | -- | Noch offen | -- | cd/m2 | - |
LED-Lebensdauer | N / A | -- | 30.000 | -- | Hr | Hinweis 1 |
Notiz:
RZuverlässigkeitstestgegenstand
NEIN. | Testgegenstand | Testbedingung | Notizen |
1 | Hohe Temp. Lagerung | +70°C / 96H |
1. Funktionstest ist in Ordnung. Fehlende Segmente, kurze, unklare Segmente, die nicht angezeigt werden, eine abnormale Anzeige und ein Austreten von Flüssigkristallen sind nicht zulässig. 2. Kein Tief Temperaturblasen, Enddichtung locker und fallen, Rahmen-Regenbogen.
|
2 | Niedrige Temperatur. Lagerung | -30°C / 96H | |
3 | Hohe Temperatur. Betrieb | +60°C / 96H | |
4 | Niedrige Temperatur. Betrieb | -20°C / 96H | |
5 | Lagerung bei hohen Temperaturen/Luftfeuchtigkeit | 50 °C x 90 % relative Luftfeuchtigkeit / 96 Stunden | |
6 | Thermo- und Kälteschock | Statischer Zustand, -20℃ (30 Min.) ~60℃ (30 Min.), 10 Zyklen |

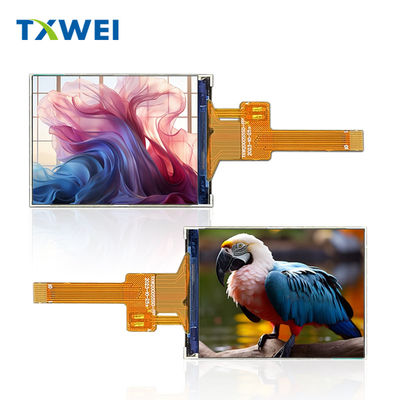

2,0-Zoll-TFT-LCD-Display mit echtem Produktbild
Projiziert-kapazitiver (PCAP) Touchscreen
Die projizierte kapazitive Touch-Technologie (PCAP) bietet eine schnelle und sensible Reaktion sowie professionelle Zuverlässigkeit. Der SAEF
Der projizierte kapazitive Touchscreen mit Technologie ist für anspruchsvolle Industrie-, Medizin- und Automobilanwendungen konzipiert. Wir können PCAP-Touchscreens auch mit Flüssigkristallanzeigen (LCDs) kombinieren, einer integrierten eingebetteten Lösung, die zur Vereinfachung der Lieferkette und Montage beiträgt.
Deckglas:
1. Form: Benutzerdefinierte Größen, Formen, Kantenbehandlungen, Löcher und Ausschnitte
2. Farbe: Seidendruck, Logo
3. Glasmaterial: Gorilla-Glas, gehärtetes Glas, PMMA
4. Behandlungen: Spiegel, AG, AR, AF
Sensor:
1. Sensormaterial: Glas, Film, Film+Film
2. FPC: Formdesign optional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix und so weiter
4. Schnittstelle: I2C, USB, RS232
Fabrikanlagen und Zertifikate
Warum sollten Sie sich für uns entscheiden?
1. Wir bieten maßgeschneiderte Lösungen für LCD-Displays
Hat Ihr Produkt spezielle Anwendungsanforderungen, elektrische Spezifikationen, optische Spezifikationen, Touch-Funktionen oder mechanische Abmessungen, die maßgeschneiderte Displays erfordern?Tian Xianweikann Ihre individuellen LCD-Anforderungen erfüllen.
2. Komplettlösungen für Touchscreen und Display
Sind Sie besorgt über den Zusammenbau des Touchscreens und des Displays?Tian Xianweikann kundenspezifische und Standard-Touchscreens bereitstellen, einschließlich resistiver und kapazitiver Multi-Touch-Lösungen, einschließlich Luft- und optischem Bonding-Service.
3. Verpflichtung zur Qualitätszuverlässigkeit
Tian Xianweiist nach ISO9001:2015 und ISO14000 qualifiziert und erfüllt die RoHS-, CE-, FCC- und anderen Umweltvorschriften auf globalen Märkten. Wir stellen die Qualität durch das Herstellungs-IQC-, PQC- und OQC-Management sowie Zuverlässigkeits- und Alterungstests sicher.
4. Langfristige Versorgung
Unter normalen Umständen können die von uns empfohlenen Produkte länger als 5 Jahre geliefert werden. Bei besonderen Bedarfen erarbeiten wir im Vorfeld alternative Planungen, um Ihren Versorgungsbedarf langfristig sicherzustellen.
Suchbegriff: TFT 2,0", 2,0 TFT LCD, 2,40" TFT LCD, 2,0 Zoll TFT LCD, TFT LCD 2.0, 2,0 TFT Display, 2,0" TFT Display, 2,0 Zoll TFT Display, TFT Display 2,0 Zoll, TFT Display 2,0", 2,0 Zoll-TFT-LCD-Display, 2,0-Zoll-TFT Bildschirm, 2,0-Zoll-TFT-Bildschirm, TFT-Bildschirm 2,0 Zoll, TFT-Bildschirm 2,0", 2,0-Zoll-TFT-LCD-Bildschirm
Der TFT-LCD-Bildschirm ist ein hochmodernes Anzeigemodul, das außergewöhnliche visuelle Leistung und fortschrittliche Technologie für eine Vielzahl von Anwendungen bietet. Dieser hochwertige Bildschirm soll Benutzern ein unvergleichliches Seherlebnis bieten und verfügt über eine Reihe beeindruckender Eigenschaften, die ihn von anderen LCD-Bildschirmen auf dem Markt abheben.
Der TFT-LCD-Bildschirm verfügt über eine hohe Auflösung von 240 x 3 RGB (H) x 320 (V) und stellt sicher, dass jedes angezeigte Bild und Video kristallklar und scharf ist. Mit diesem Display können Benutzer lebendige und lebensechte Farben genießen, was es perfekt für die Anzeige von hochauflösenden Inhalten macht. Das TFT-Aktivmatrix-Antriebselement sorgt dafür, dass der Bildschirm auch bei sich schnell bewegenden Szenen seine hochwertige Darstellung behält.
Der TFT-LCD-Bildschirm nutzt die fortschrittliche TFT-Technologie (Thin Film Transistor), die schnellere Reaktionszeiten sowie einen besseren Kontrast und eine bessere Farbgenauigkeit ermöglicht. Dies führt zu einem realistischeren und dynamischeren visuellen Erlebnis und macht es ideal für Spiele, Videobearbeitung und andere grafikintensive Aufgaben.
Der TFT-LCD-Bildschirm wurde speziell für den Benutzer entwickelt und bietet eine benutzerfreundliche Oberfläche und einfache Bedienelemente für eine einfache Navigation. Die Pin-n-Anzahl von 10 Lcm ermöglicht eine einfache Konnektivität und Kompatibilität mit einer Vielzahl von Geräten und macht es zu einer vielseitigen und praktischen Anzeigeoption für jedes Setup.
Mit einer Helligkeit von 600 cd/m² sorgt der TFT-LCD-Bildschirm dafür, dass die Bilder auch in gut beleuchteten Umgebungen stets hell und klar sind. Darüber hinaus bietet der Bildschirm einen weiten Betrachtungswinkel, sodass Farben und Details unabhängig von der Position, aus der Sie den Bildschirm betrachten, gleichbleibend bleiben.
Der TFT-LCD-Bildschirm ist energieeffizient konzipiert und verbraucht weniger Strom als herkömmliche LCD-Bildschirme, was ihn zu einer umweltfreundlichen Wahl macht. Dies trägt nicht nur zur Reduzierung der Energiekosten bei, sondern verringert auch den CO2-Fußabdruck Ihrer Anlage.
Der TFT-LCD-Bildschirm ist ein erstklassiges Anzeigemodul, das außergewöhnliche visuelle Leistung, fortschrittliche Technologie und benutzerfreundliches Design bietet. Mit seiner hohen Auflösung, der fortschrittlichen TFT-Technologie und der Energieeffizienz eignet sich dieses Display perfekt für eine Vielzahl von Anwendungen, von Spielen und Unterhaltung bis hin zum professionellen und industriellen Einsatz. Verbessern Sie noch heute Ihr Seherlebnis mit dem TFT-LCD-Bildschirm.
ARTIKEL | Sandard-Wert | Einheit |
Modellnummer | TXW200055S0 | |
Größe | 2,0 | Zoll |
LCD-Typ | Normalerweise schwarz | -- |
Antriebselement | TFT-Aktivmatrix | -- |
Anzahl der Pixel | 240*3RGB(H)X320(V) | Punkte |
Pixelanordnung | RGB-Streifen | -- |
Pixelabstand (B*H) | 0,1275*0,1275 | mm |
Aktiver Bereich | 30,6 (H) * 40,8 (V) | mm |
Mechanische Umrissgröße (B*H*T) | 34,6*47,83*2,1 | mm |
Blickrichtung | GANZE UHR | - |
LCM-Treiber-IC | ST7789V | - |
LCM-Schnittstelle | SPI 4 BIT-Schnittstelle | - |
Anzahl der Lcm-Pins | 10 | |
Hintergrundbeleuchtung mit LEDs | 3 | Stk |
Hintergrundbeleuchtung aktuell | 60 | mA |
Hintergrundbeleuchtungsspannung | 2,8-3,3 | V |
Betrieb Temperatur | -20+70 | ℃ |
Lagerung Temperatur | -30+80 | ℃ |
Lumen-Grad | 600 | cd/㎡ |
Willkommen in der Welt der TXWEI TFT-LCD-Bildschirme – der perfekten Anzeigelösung für eine Vielzahl von Anwendungen. Unsere hochwertigen, vielseitigen und erschwinglichen LCD-Panels sind auf herausragende Leistung, Haltbarkeit und Zuverlässigkeit ausgelegt.
Der TXWEI TFT-LCD-Bildschirm eignet sich für verschiedene Anwendungen und Szenarien, einschließlich, aber nicht beschränkt auf:
Mit seinem breiten Anwendungsspektrum ist der TXWEI TFT-LCD-Bildschirm eine vielseitige und wertvolle Ergänzung für jedes Gerät oder jede Ausrüstung.
![]() |
