| MOQ: | Verhandeln |
| Preis: | negotiate |
| Standardverpackung: | Pappe |
| Lieferfrist: | 16 |
| Zahlungs-Methode: | L/C TT D/P |
| Lieferkapazität: | 10000 Stück |
TXW276001B0-GP ist ein 2,76 Zoll starker kreisförmiger Vollfarb-TFT-LCD-Display mit kapazitiver Berührungsanlage, Auflösung 480 * 480, IPS-Fullwinkel-High-Definition-Highlight-Display-Effekt,breite Temperatur -30+80 Arbeitstemperatur, unterstützt eine angepasste Bildschirmhelligkeit, FPC-Struktur, Touch- und Hintergrundbeleuchtung, unterstützt RGB565/666/888 und MIPI-Schnittstelle
Anwendung
Dieses Produkt wird weit verbreitet in intelligenten Geräten, Küchengeräten, Instrumentenanzeigen, Sicherheitszugriffssteuerung, Kinderbildung, medizinischer Ausrüstung,Intelligente Verbindungen für die Automobilindustrie und andere Produkte
Produktvorteile
1.IPS Vollblickwinkel ((80/80/80/80). Sehr guter Blickwinkel. Perfekt für verschiedene Arten von Anwendungen, unabhängig davon, ob auf der Oberseite, auf dem Tisch oder verwendet Handheld, etc.
2.Exzellente Anzeigeleistung der Hintergrundfarbe, der Leuchtkraft, des Blickwinkels und der Intensität usw.
3.Ein weiterer Verion für 2,76 Zoll, es kann bei breiten Temperaturen von oben von -30 ° C bis +80 ° C betrieben werden
4.Flexibel mit oder ohne resistiven Touchscreen. Wir können auch für Kunden maßgeschneiderte CTP (kapazitive Touchscreen) entwerfen. FPC ist auch anpassbar.
5.Low-Cost-Lösung unter der gleichen Art in der LCD-Industrie.
6Einfach zu installieren und leicht zu warten.
| Produkt: | 2.76 Zoll Rund IPS TFT LCD | Die Entschließung: | 480x480 Punkte |
|---|---|---|---|
| Schnittstelle: |
RGB 18 BIT |
Betriebstemperatur: | -30°C bis +80°C |
| Lagertemperatur: | -30°C bis +80°C | Blickrichtung: | Alle Blickwinkel (85/85/85/85) |
| Berührungsschirm: | - Ja, das ist es. | Fahrer-IC: |
Die Nummer des Zertifikats ist folgende: |
| Nummer des Pins: | 40 PINS |
Touchscreen-Struktur |
G+F |
|
Touch-Treiber-IC: |
CST830 |
Berührungsschnittstelle: |
IIC |
|
Lumengrade: |
550cd/m2 |
Einhaltung der Vorschriften: | CE- und FCC- und RoHS-konform |
2.76 Zoll TFT-LCD-Display China Hersteller Lieferant, 2,76 ZollRundeTFT-LCD-Modul mit Helligkeit von 550 Nits
Modulfunktion Beschreibung
| Symbol | LCM-Funktion | |
| 1 | LEDA | Stromversorgung des Anoden-Eingangsterminals für Hintergrundbeleuchtung |
| 2-3 | LEDK | Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe. |
| 4 | GND | Stromversorgung |
| 5 | VCI2.8V | Stromversorgung für LCD. |
| 6 | Wiederherstellen 2.8V | Setzen Sie das Signal-Eingabe-Terminal zurück. |
| 7 bis 8 | NC | NC |
| 9 | SDA | Eingangs-/Ausgangssignal-Pin |
| 10 | SCLK | Serielle Uhrsignal. |
| 11 | CS | Chip-Selektionssignal-Eingabe-Pin |
| 12 | DCLK | Punkt-Uhrsignal für den Betrieb der RGB-Schnittstelle |
|
13 |
DE | Datenaktivierungssignal für den Betrieb der RGB-Schnittstelle. |
| 14 | VSYNC | VSYNC Vertical (Frame) Synchronisierung des Eingangssignals für den Betrieb der RGB-Schnittstelle. |
| 15 | HSYNC | Horizontale (Linien-) Synchronisierung des Eingangssignals für den Betrieb der RGB-Schnittstelle. |
| 16 bis 33 | DB0-DB17 | RGB-Schnittstellen-Datenbus. |
| 34 | GND | Stromversorgung |
| 35 | CTP_INT | Touch-Panel unterbrechen Ausgang |
| 36 | CTP_SDA | I2C-Daten aus dem Touchpanel |
| 37 | CTP_SCL | I2C-Uhr auf dem Touchpanel |
| 38 | CTP_RST | Touch-Panel zurücksetzen |
| 39 | CTP_VCI | Berührungsplatte Stromversorgung 2,8 ~ 3,3 V |
| 40 | GND | Stromversorgung |
EineBsolutMAusgangszoneRSchlechte
| Eigenschaften | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit |
| Betriebstemperatur der LCM | TOPR | - 20 | +70 | °C |
| LCM-Speichertemperatur | TSZG | - 30 | +80 | °C |
| TP Betriebstemperatur und Luftfeuchtigkeit (20% ~ 90% RH) | TOPR | - 20 | +70 | °C |
| TP SSspeichertemperatur und Luftfeuchtigkeit (20% ~ 90% RH) | TSZG | - 30 | +80 | °C |
| Luftfeuchtigkeit | RH | - | 90 | % |
Eigenschaften der Hintergrundbeleuchtungseinheit
| Eigenschaften | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkungen |
| Vorwärtsspannung | VF | 5.4 | - Ich weiß nicht. | 6.6 | V | - |
| Vorwärtsstrom | Ich...F | - Ich weiß nicht. | 80 | - | mA | - |
| Lichtdichte (mit LCD + CTP) | Lv | TBD | - Ich weiß nicht. | cd/m2 | - | |
| Lebensdauer der LED | N/A | - Was ist los? | 30,000 | - Ich weiß nicht. | Hrs. | Anmerkung 1 |
RPrüfpunkt für die Zuverlässigkeit
| 1 | Aufbewahrung bei hohen Temperaturen | +80°C / 96H |
1- Funktionale Tests sind in Ordnung. Fehlende Segmente, kurze, unklare Segmente, keine Anzeige. Anzeige ist abnormal und Flüssigkristalllecks sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
|
| 2 | Lagerung bei niedrigen Temperaturen | -30°C / 96H | |
| 3 | Hochgeschwindigkeit. | +70°C / 96H | |
| 4 | Niedrige Temperatur, Betrieb | -20°C / 96H | |
| 5 | Aufbewahrung bei hoher Temperatur/Feuchtigkeit | 60°C x 90%RH / 96H | |
| 6 | Wärme- und Kälteschock | Statischer Zustand, -20°C ((30min) ~70°C (30min),10 Zyklen |

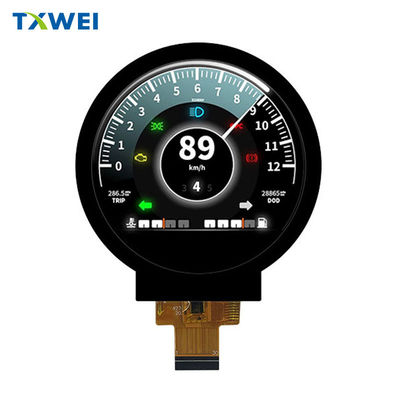

2.76 Zoll TFT LCD Modul mit 550 Nits Helligkeit Produktbild
Suchwort: tft 2.76, tft2.76",2.76mit einer Breite von mehr als 20 mm,2.76" tft LCD,2.76Inch-LCD, TFT-LCD2.76,2.76Tft-Anzeige,2.76"Tft Anzeige,2.76Inch TFT-Display, TFT-Display2.76, tft-Anzeige2.76",2.76Inch-TFT-Bildschirm,2.76Der Bildschirm,2.76Inch TFT-Bildschirm, TFT-Bildschirm2.76TFT-Bildschirm2.76Zoll, TFT-Bildschirm2.76",2.76Zoll Tft,2.76" Zoll TFT-Lcd,2.76"Zoll TFT LCD-Bildschirm,2.76Der Bildschirm,2.76¢ Inch-LCD-Display, LCD-Display2.76- Ich weiß.
