6.9 Zoll 280 * 1424 HDMI-Schnittstelle medizinische Infusionspumpe Instrument Instrument LCD-Bildschirm

MOQ:	Verhandeln
Preis:	negotiate
Standardverpackung:	Pappe
Lieferfrist:	16
Zahlungs-Methode:	L/C TT D/P
Lieferkapazität:	10000 Stück

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

Guangdong, China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Modellnummer

TXW700120B0-HDMI

LCD-Typ:

normalerweise schwarz

Antriebselement:

TFT-Aktive Matrix

Lumengrade:

500cd/m2

Anzahl der Pixel:

280*3RGB ((H) X1424 ((V)

Größe:

Hervorheben:

6.9 Zoll VGA-Treiberbrett

VGA-Treiberbrett in voller Farbe

TFT LCD-Schirm-Modul

Beschreibung des Produkts

Über diesen ArtikelDie in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.

Das 7-Zoll-TFT-LCD-Display verfügt über folgende Schlüsselmerkmale:

Bildschirmgröße: 7 Zoll
Die Entschließung:280*1424Pixel
Helligkeit: 500 nits
Schnittstelle:HDMI
Farbtiefe: 16,7 Meter

Merkmale und Vorteile:

Bildschirmgröße: Die diagonale Größe von 7 Zoll macht es für verschiedene Anwendungen geeignet, einschließlich industrieller Displays, Handheld-Geräte und tragbare Geräte.

Auflösung: Mit einer Auflösung von 280*1424 ist das Display für Breitbild-Anwendungen optimiert und bietet eine gute Klarheit und Detaillierung.Obwohl es in Bezug auf die Pixeldichte möglicherweise nicht so hoch ist wie moderne DisplaysDas einzigartige Auflösungsverhältnis kann für bestimmte Benutzeroberflächen und Grafiken von Vorteil sein.

Helligkeit: Durch eine Helligkeitsstufe von 500 Nit wird sichergestellt, dass das Display bei unterschiedlichen Lichtverhältnissen, auch im Außenbereich, ausreichend hell ist.Diese Helligkeitsstufe ist für Lesbarkeit und Sichtbarkeit von Vorteil.

HDMI-Schnittstelle: Die Verwendung der HDMI-Schnittstelle ist in modernen Displays üblich, da sie eine schnelle Datenübertragung zwischen dem Display und dem Controller ermöglicht.die für die Verringerung der Latenzzeit und die Verbesserung der Gesamtleistung von Vorteil ist.

Mögliche Anwendungen:

Industrie-Monitore: In der Fertigung und Automatisierung für Maschinensteuerungen oder Überwachungssysteme verwendet.
Mobilgeräte: Sie können in Tablets, Handgeräten oder tragbaren Geräten verwendet werden, bei denen Größe und Gewicht entscheidend sind.
Automotive Displays: Nützlich in Fahrzeug-Armaturenbrett für die Anzeige von Informationen in einem kompakten Formfaktor.

Konstruktionsüberlegungen:

Sicherstellung der Kompatibilität mit den Grafikausgabefähigkeiten des Geräts.
Die Leistungsanforderungen für einen effizienten Betrieb, insbesondere für batteriebetriebene Geräte, müssen bewertet werden.
Betrachten Sie die Gestaltung der Lünette, um die Bildschirmfläche zu maximieren und gleichzeitig die strukturelle Integrität zu bewahren.

Schlussfolgerung:

Bei der Auswahl eines Bildschirms für ein bestimmtes Projekt ist es notwendig, eine Reihe von Anwendungsmöglichkeiten zu ermitteln, die sich durch die ausgewogene Spezifikation von Größe, Auflösung, Helligkeit und Schnittstelle ergeben.Es ist wichtig zu prüfen, wie diese Parameter mit der beabsichtigten Anwendung und den Anforderungen des Benutzers übereinstimmen.

Eigenschaften

- Nein. Ich weiß nicht.	Artikel	Spezifikation	Einheit
1	Größe der Platte	7.0	Zoll
2	Anzahl der Pixel	280*1424	Pixel
3	Aktivbereich	33.6 ((H) x 170.88 ((V)	mm
4	Pixel Pitch	0.1432 ((H) X 0.1432 ((V) x RGB	mm
5	Umrissdimension	38.2 ((W) ×181.47 ((H) ×3.45 ((T)	mm
6	Anzahl der Farben	16.7M	-
7	Anzeigemodus	Übertragungsmodus, normalerweise schwarz	-
8	Sichtrichtung	Vollständige Anzeige	-
9	Anzeigenformat	RGB-Vertikalstreifen	-
10	Oberflächenbehandlung	Glanz	-
11	Schnittstelle	HDMI	-
12	Hintergrundbeleuchtung	Weiße LED	-
13	Betriebstemperatur	-30 bis 80	°C
14	Speichertemperatur	-30 bis 80	°C
15	Spannung	5v	g

Mechanische Zeichnung

6.9 Zoll 280 * 1424 HDMI-Schnittstelle medizinische Infusionspumpe Instrument Instrument LCD-Bildschirm 0

6.9 Zoll 280 * 1424 HDMI-Schnittstelle medizinische Infusionspumpe Instrument Instrument LCD-Bildschirm 1

EineBsolutMAusgangszoneRSchlechte

Eigenschaften	Symbol	- Ich weiß nicht.	Max, du bist ein guter Mann.	Einheit
Betriebstemperatur der LCM	T_OPR	- 20	+70	°C
LCM-Speichertemperatur	T_SZG	- 30	+80	°C
TP Betriebstemperatur und Luftfeuchtigkeit (20% ~ 90% RH)	T_OPR	- 20	+70	°C
TP SSspeichertemperatur und Luftfeuchtigkeit (20% ~ 90% RH)	T_SZG	- 30	+80	°C
Luftfeuchtigkeit	RH	- Ich weiß nicht.	90	%

Eigenschaften der Hintergrundbeleuchtungseinheit

Eigenschaften	Symbol	- Ich weiß nicht.	Typ	Max, du bist ein guter Mann.	Einheit	Anmerkungen
Vorwärtsspannung	V_F	14	- Ich weiß nicht.	16	V	- Ich weiß nicht.
Vorwärtsstrom	Ich..._F	- Ich weiß nicht.	80	- Ich weiß nicht.	mA	- Ich weiß nicht.
Lichtdichte (mit LCD + CTP)	Lv	- Ich weiß nicht.	450	- Ich weiß nicht.	cd/m²	- Ich weiß nicht.
Lebensdauer der LED	N/A	- Ich weiß nicht.	20,000	- Ich weiß nicht.	Hrs.	Anmerkung 1

Modulfunktion Beschreibung

Nummer der Anschrift.	Symbol	LCMFunktionell
1	GND	Auf den Boden.
2	NC	Keine Verbindung.
3	LEDA	Stromversorgung für LED-Hintergrundlicht-Anoden-Eingang.
4	LEDA	Stromversorgung für LED-Hintergrundlicht-Anoden-Eingang.
5	NC	Keine Verbindung.
6	LEDK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
7	LEDK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
8	NC	Keine Verbindung.
9	GND	Auf den Boden.
10	NC	Keine Verbindung.
11	NC	Keine Verbindung.
12	NC	Keine Verbindung.
13	NC	Keine Verbindung.
14	NC	Keine Verbindung.
15	NC	Keine Verbindung.
16	NC	Keine Verbindung.
17	GND	Auf den Boden.
18	NC	Keine Verbindung.
19	GND	Auf den Boden.
20	GND	Auf den Boden.
21	Zurücksetzen	Setzen Sie den Signal-Eingabe-Pin zurück.
22	VDD	Stromversorgung für LCD.
23	STBYB	Standby-Modus, normalerweise hoch gezogen.
24	NC	Keine Verbindung.
25	GND	Auf den Boden.
26	D0P	Positive Polarität von Niederspannungsdifferenzdaten 0 Signal
27	D0N	Negative Polarität von Niederspannungsdifferenzdaten 0 Signal
28	GND	Auf den Boden.
29	D1P	Positive Polarität von Niederspannungsdifferenzdaten 1 Signal
30	D1N	Negative Polarität der Niederspannungsdifferenzdaten 1
31	GND	Auf den Boden.
32	CLKP	Positive Polarität des Niederspannungsdifferential-Uhrsignals
33	CLKN	Negative Polarität des Niederspannungsdifferential-Uhrsignals
34	GND	Auf den Boden.
35	D2P	Positive Polarität von Niederspannungsdifferenzdaten 2 Signal
36	D2N	Negative Polarität von Niederspannungsdifferenzdaten 2 Signal
37	GND	Auf den Boden.
38	D3P	Positive Polarität von Niederspannungsdifferenzdaten3Signal
39	D3N	Negative Polarität von Niederspannungsdifferenzdaten3Signal
40	GND	Auf den Boden.

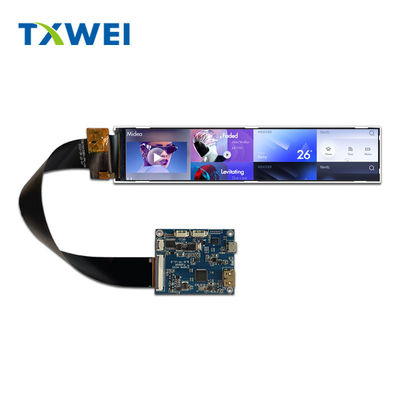

Produktbild
