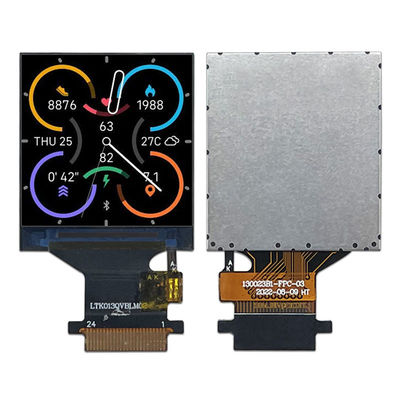

1.3-Zoll-LCD-Smart-Wearable-Display-Bildschirm quadratisch IPS-TFT-LCD-Display-Panel

MOQ: Verhandeln
Preis: negotiate
Standardverpackung: Pappe
Lieferfrist: 16
Zahlungs-Methode: L/C TT D/P
Lieferkapazität: 10000 Stück
Ausführliche Information
Beschreibung des Produkts
Ausführliche Information
Herkunftsort
Guangdong, China
Markenname
TXWEI
Zertifizierung
CE ROHS FCC
Modellnummer
TXW130023B1
Betriebstemperatur:
-20+70
Anordnung der Pixel:
RGB-Streifen
Größe:
1.3
Betriebstemperatur:
26.2 mal 29.22 mal 1.46
Antriebselement:
TFT-Aktive Matrix
LCM-Schnittstelle:
MCU 8 BIT-Schnittstelle
Lumengrade:
450cd/m²
Hervorheben:

1.3-Zoll-LCD-Quadrat

,

LCD-Quadrat in Vollfarbe 450 cd/m2

,

TFT-LCD-Display-Panel Vollkreis

Beschreibung des Produkts

1.3 Zoll Quadrat240x240TFT-LCD-Display in voller FarbemitMCUSchnittstelle

1.3 Zoll TFT-LCD-Modul, 450 cd/m2 IPS 65K Vollfarbe 3.2V mit ST7789V Treiber-IC



MCU-to-Serial-Chip ist ein multifunktionaler Chip, der MCU-Schnittstellensignale in serielle Signale umwandeln kann, um externe Geräte zu verbinden und mit ihnen zu kommunizieren.MCU zu seriellen Chip hat die Vorteile der schnellen Übertragungsgeschwindigkeit, geringer Stromverbrauch und einfache Bedienung und kann in Anwendungsfällen wie Computerhardware, Haushaltsgeräten und industrieller Steuerung eingesetzt werden.



Dieses 1,3-Zoll-TFT-LCD-Display-Modul ist ein 12-Pin-Display-Bildschirm mit MCU-Serienanschluss. Dieses TFT-Display bietet einen Halbleiterschalter für jedes Pixel, der direkt durch Impulse gesteuert wird.Daher, ist jeder Knoten relativ unabhängig und kann kontinuierlich gesteuert werden, was nicht nur die Reaktionsgeschwindigkeit des Displays verbessert, sondern auch eine präzise Steuerung ermöglicht.Die Größe des Anzeigepunktes beträgt 240 * 240, mit zwei Anzeigemodi: horizontaler Anzeige und vertikaler Anzeige. Die Anzeigerichtung kann eingestellt werden. Die Betriebsspannung dieses Moduls beträgt 3,2 V; Der IC-Treiber ist ST7789,und die Größe der Anzeigefläche beträgt 23.4 * 23,4 mm; TFT-Modulgröße 26,2 * 29,22 * 1,46 mm.





Eigenschaften



Artikel Inhalt
Teilnummer

TXW130023B1
LCD-Größe 1.3 Zoll (Diagonal)
Anzeigemodus Normalerweise schwarz
Entschließung 240 ((H) RGB x 240 ((V)
Punkte-Pitch 00,0975 (H) x 0,0975 ((V) mm
Aktivbereich 23.4 ((H) x 23.4 (V) mm
Modulgröße

26.2 mal 29.22 mal 1.46mm
Farbgebung RGB vertikaler Streifen
Schnittstelle

MCU 8 BIT-Schnittstelle
Laufwerk-IC Der Begriff "Fertigung" ist in Anhang I zu verstehen.
Lichtvermögen 450cd/m2
Sichtrichtung Alle Ansichten, IPS

LEDs für Hintergrundbeleuchtung

 2 weiße LED
Betriebs-Temp. -20°C bis + 70°C
Speichertemperatur. -30°C ~ + 80°C

Lcm pin n zählen

12 Pins











Zeichnung





1.3-Zoll-LCD-Smart-Wearable-Display-Bildschirm quadratisch IPS-TFT-LCD-Display-Panel 0







1.3-Zoll-LCD-Smart-Wearable-Display-Bildschirm quadratisch IPS-TFT-LCD-Display-Panel 1









TFTGleichspannungsmerkmale
Eigenschaften
Symbol
- Ich weiß nicht.
Das ist typisch.
Max, du bist ein guter Mann.
 Einheit
Anmerkung
Versorgungsspannung für Gleichspannung
VDD
2.5
2.8
3.3
 V
TFT-Gatter mit eingeschalteter Spannung
VGH
12
 - Ich weiß nicht.
18
V
*1,*2
TFT-Gate OFF Spannung
VGL
 - 10 - Ich weiß nicht. - Sieben V
*1,*2
TFT-Stammspannung
Vcom
 -2 - Ich weiß nicht. 5 V
*3







Eigenschaften der Hintergrundbeleuchtungseinheit
Die Hintergrundbeleuchtung ist eine Kantenbeleuchtung mit zwei weißen LEDs.
in den folgenden Tabellen gezeigt.

Eigenschaften
Symbol
- Ich weiß nicht.
Typ
Max, du bist ein guter Mann.
Einheit
Anmerkungen
Vorwärtsspannung
VF
5.6
- Ich weiß nicht.
6.4
V
 - Ich weiß nicht.
Vorwärtsstrom
Ich...F
- Ich weiß nicht.
40
- Ich weiß nicht.
mA
 - Ich weiß nicht.
Lichtdichte (mit LCD)
Lv
- Ich weiß nicht.
700
- Ich weiß nicht.
cd/m2
 - Ich weiß nicht.
Lebensdauer der LED
N/A
- Ich weiß nicht.
30,000
- Ich weiß nicht.
Hrs.
Anmerkung 1



Anmerkung:
(1) Die “LED­Lebensdauer” ist definiert als eine Abnahme der Modulhelligkeit auf 50% der ursprünglichen
Ich...LDie LED-Lebensdauer könnte verringert werden, wennLgrößer als 25mA/LED ist.







Modulfunktion Beschreibung
1.3-Zoll-LCD-Smart-Wearable-Display-Bildschirm quadratisch IPS-TFT-LCD-Display-Panel 2

Produktbild
1.3-Zoll-LCD-Smart-Wearable-Display-Bildschirm quadratisch IPS-TFT-LCD-Display-Panel 3
1.3-Zoll-LCD-Smart-Wearable-Display-Bildschirm quadratisch IPS-TFT-LCD-Display-Panel 4
1.3-Zoll-LCD-Smart-Wearable-Display-Bildschirm quadratisch IPS-TFT-LCD-Display-Panel 5Zuverlässigkeitsprüfung
- Nein. Ich weiß nicht.
Prüfpunkt
Prüfungszustand
Anmerkungen
1
Aufbewahrung bei hohen Temperaturen
+70°C / 96H
1- Funktionale Tests sind in Ordnung.
Vermisstes Segment, kurz.
Unklares Segment
Nicht angezeigt, Anzeige abnormal
und Flüssigkristallleckare
Nicht erlaubt.
2- Nicht niedrig.
Temperaturblasen, Enddichtung
Los und fallen, Rahmen Regenbogen.
2
Lagerung bei niedrigen Temperaturen
-30°C / 96H
3
Hochgeschwindigkeit.
+60°C / 96H
4
Niedrige Temperatur, Betrieb
-20°C / 96H
5
Hohe Temperatur
/Feuchtigkeitsspeicherung
50°C x 90%RH / 96H
6
Wärme- und Kälteschock
Statischer Zustand,- 30°C(30 Minuten.)~ 60°C
(30 Minuten.),50 Zyklen







Einrichtungen und Zertifizierungen



1.3-Zoll-LCD-Smart-Wearable-Display-Bildschirm quadratisch IPS-TFT-LCD-Display-Panel 61.3-Zoll-LCD-Smart-Wearable-Display-Bildschirm quadratisch IPS-TFT-LCD-Display-Panel 7



Zusammenfassend ist das Square TFT Display, auch als Square LCD Display bekannt, ein vielseitiges und leistungsstarkes Produkt, das für verschiedene Anwendungen und Szenarien geeignet ist.Erweiterte Funktionen, und erstklassige Leistung machen es zu einer beliebten Wahl für Unternehmen und Einzelpersonen, die ein erstklassiges Display suchen.Wählen Sie das Square TFT Display von TXWEI und erleben Sie die Zukunft der Display-Technologie.
